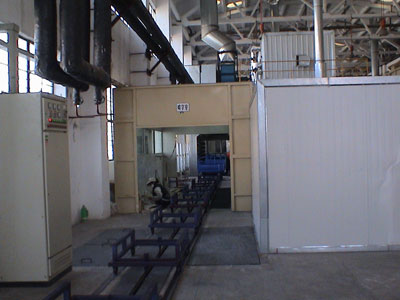

折流板式噴漆室

折流板式噴漆室一般是設置在排氣孔前，當含漆霧空氣通過時，由于空氣流速減慢或折流板造成空氣突然改變方向，使空氣中漆霧粒沖向折流板，靠其粘性附著折流板傷感，由于漆霧粒子相當小，懸浮在空氣中，用這種方法收集效率不高，折流板是用金屬或厚紙板制成的，是最基本的干式噴漆室處理設備。只在間斷使用在小型涂裝施工和允許在排氣中存在一些油漆顆粒的場合。實際應用中，由于折流板上堆集的漆粒難以清理，常常在板上用黃油粘一層紙，定期更換。要求折流板拆卸方便，便于清洗，折流板一般用1.5-2mm厚的普通鋼板制作。折流板過濾裝置間歇之間的空氣流速可取5-8m/s，間歇寬度為30-50mm。這種條件下壓力損失為60-120pa。折流板過濾器對失去粘性的涂料顆粒尤其是硝基漆、線性丙烯酸等溶劑揮發性涂料的過濾性較差，目前干式噴漆室中一般都是折流板與濾網并用。

過濾網式噴漆室

過濾材料仍在排氣孔前，將玻璃纖維或紙質、化學纖維制成的過濾網固定在框架兩面，利用過濾材料收集空氣中的漆霧，其過濾效率隨著漆霧對過濾孔堵塞而下降，在噴漆量大時，過濾材料更換頻繁。

裝在通風管道入口處，利用過濾材料的過濾作用將漆霧過濾掉，由于捕捉的漆霧具有可燃性，所以過濾材料要經過阻燃處理，且使用后廢棄的過濾材料應便于回收處理。過濾材料的漆量直接影響干式噴漆室連續工作時間的長短，所以一般都選擇吸附性能良好的纖維性材料，如滌綸纖維，玻璃 纖維等制成微孔無紡布，它們的過濾效率由材料本身的過濾能力決定。

由于過濾材料的過濾效率會隨著漆霧將過濾料上的微孔堵塞而下降，而空氣流動收到的阻力也是隨著漆霧將過濾材料的孔隙堵塞而上升的，所以為了保證過濾效率，使用到一定時間后就要更換過濾材料，為判斷過濾材料是否需要更換，可使用壓差計，即在通風管道的過濾材料與排風機之間安裝一個氣壓計，氣壓計一端連在通風管上，另一端與大氣相通。當排風扇不工作時，在排風管道中任何地方靜壓力都相同，所以在壓機兩端顯示的水柱高度相同，當排風扇工作時，由于濾材對空氣有流阻，空氣在管道中不能自由流動，所以在排風扇與濾材之間產生一個負壓，當濾材被漆霧堵塞后，對空氣的流阻會進一步加大，當兩端壓力差比新裝過濾材料高出62.25Pa時，一般就應當考慮更換了。使用過濾材料去除漆霧的優點是去除效率高，缺點是需要經常更換濾材，所以成本高。目前較多使用的紙質的過濾材料，它是經過阻燃防火處理并做成蜂窩狀結構折疊狀結構的。

濾網型過濾器吸入面網孔的目數較大，濾網型過濾器能過濾黏性的和非黏性的顆粒，但濾網的孔目會因為過濾量增加而被堵塞，這時需要更換新網，換下的濾網燒掉、廢棄設計時可將過濾網空氣流速定在1m/s左右，此時濾網的壓力損失為100-150Pa，紙質過濾器和纖維質過濾器。
